글로벌 폴더블 스마트폰 출하량이 지속적으로 증가함에 따라,접이식 시리즈 LCD 화면가전제품 애프터마켓에서 기술적으로 가장 까다로운 부문 중 하나가 되었습니다. 기존 평면 패널 디스플레이의 표준화된 프로세스와 달리 플렉서블 스크린은 물리적 구조, 전기적 특성 및 고장 모드에서 고유한 과제를 제시하므로 테스트, 등급 지정 및 보수에 대한 전문적인 기능이 필요합니다.
IDC 데이터에 따르면 2025년 전 세계 폴더블 스마트폰 출하량은 2,200만 대를 넘어섰고, 누적 설치 기반도 5,000만 대를 넘어섰다. 삼성은 이 시장의 약 65%를 점유하고 있으며, Fold 시리즈는 Fold 시리즈 LCD 화면에 대한 애프터마켓 수리 수요의 가장 큰 소스입니다. 업계 조사에 따르면 폴더블 기기 사용 후 12개월 내 화면 관련 불량률은 7~9%로, 기존 플래그십 바형 휴대폰의 3~5%보다 훨씬 높습니다. 힌지 부분 플렉스 케이블 파손, 유연한 기판 박리, 터치 센서 오류가 상위 3개 오류 모드로 꼽힙니다. 새로운 폴더블 스크린 어셈블리의 공식 교체 비용은 일반적으로 200~400달러이며 대기 시간은 영업일 기준 5~10일입니다. 이러한 현실로 인해 Fold 시리즈 LCD 화면에 대한 전문적인 복구 및 재생 채널의 성숙이 가속화되었습니다.
다음 표에는 현재 애프터마켓에서 판매되는 접이식 시리즈 LCD 화면의 모델 식별자와 주요 기술 사양이 나와 있습니다.
| 제품 모델 | 호환 장치 | 패널 유형 | 메인 디스플레이 크기 | 해결 | 재생률 | 드라이버 IC |
|---|---|---|---|---|---|---|
| LCD 6개 접기 | 갤럭시 Z 폴드6 | 다이나믹 AMOLED 2X | 7.6" | 2160×1856 | 120Hz | S6SY761X |
| LCD 5개 접기 | 갤럭시 Z 폴드5 | 다이나믹 AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY761 |
| LCD 4개 접기 | 갤럭시Z폴드4 | 다이나믹 AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY760 |
| LCD 3개 접기 | 갤럭시 Z 폴드3 | 다이나믹 AMOLED | 7.6" | 2208×1768 | 120Hz | S6SY759 |

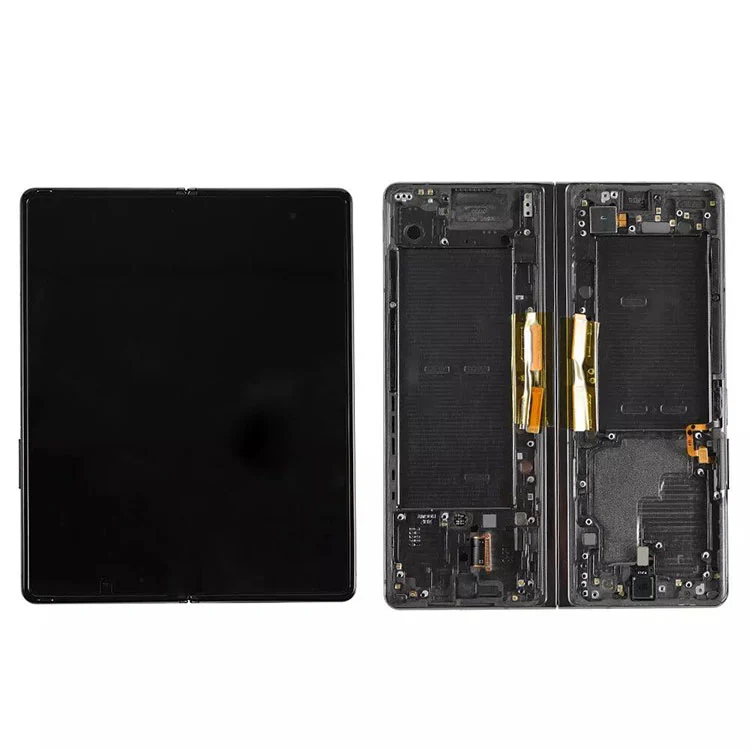

| LCD 2개 접기 | 갤럭시 Z 폴드2 | 다이나믹 AMOLED | 7.4" | 2213×1689 | 120Hz | S6SY758 |

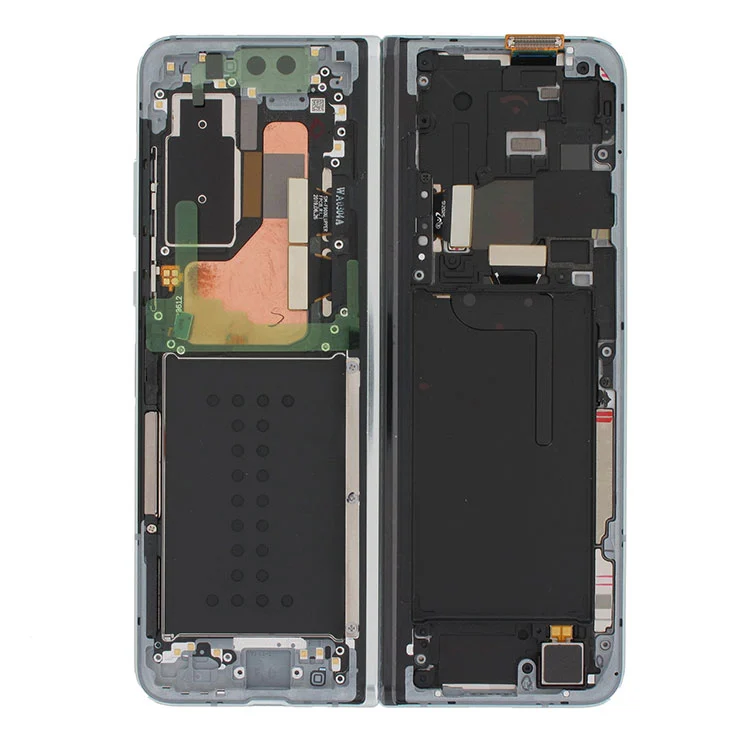

| 접이식 LCD | 갤럭시 폴드(1세대) | 다이나믹 AMOLED | 7.3" | 2152×1536 | 60Hz | S6SY757 |
호환성 참고:커넥터 핀아웃과 플렉스 케이블 할당은 세대에 따라 다릅니다. 세대 간 교체는 지원되지 않습니다.
엔지니어링 관점에서 보면 실패는접이식 시리즈 LCD 화면무작위 분포보다는 식별 가능한 물리적 패턴을 따릅니다.
힌지 부분 금속 흔적 피로 파괴
유연한 OLED 패널 아래의 다층 금속 트레이스(데이터 라인, 스캔 라인, 전원 라인)는 반복적으로 접는 동안 주기적 굽힘 응력을 경험합니다. 실험실 데이터에 따르면 삼성은 이러한 디스플레이를 200,000번 접을 수 있다고 평가하지만 힌지 허용 오차 및 먼지 유입을 고려한 실제 사용에서는 80,000~100,000주기 후에 일부 샘플에서 미세 균열이 발생하는 것으로 나타났습니다. 전기 테스트를 통해 하나 이상의 수직선(밝거나 어두운)이 나타나 개방 또는 단락을 나타냅니다. 이러한 실패 유형은 정밀 접합 장비를 통해 해결될 수 있으며, 100배 확대율에서 파손 지점을 찾고 열압착 접합이 포함된 이방성 전도성 필름(ACF)을 사용하여 전기 연결을 다시 설정합니다.
유연한 기판 박리로 인해 터치 손실 발생
폴더블 디스플레이의 터치 센서 층은 일반적으로 유연한 폴리이미드 기판에 코팅된 은나노와이어 또는 금속 메시 소재를 사용합니다. 장기간 접으면 기판과 커버 유리 광학 접착층이 국부적으로 분리되어 터치 신호가 중단될 수 있습니다. 일반적인 증상은 디스플레이 중앙에 2~3cm 폭의 띠가 생기고 터치 반응이 없는 것입니다. 이를 위해서는 진공접착장비를 이용한 고투과율 광학접착제를 이용한 클린룸 환경 세척 및 재라미네이션이 필요합니다. 수리 시설 중 12~15% 미만만이 이 문제를 지속적으로 해결할 수 있습니다.
드라이버 IC 또는 플렉스 케이블 전체 오류
일부 Fold 시리즈 LCD 화면은 물리적으로 손상되지 않은 것처럼 보이지만 디스플레이 출력이 표시되지 않습니다. 결함 격리 테스트에서는 일반적으로 결함이 있는 드라이버 IC 또는 힌지 영역을 통과하는 끊어진 긴 플렉스 케이블을 식별합니다. 이는 신호 경로의 기계적 약점을 나타냅니다. 진단 보드를 사용하여 결함이 있는 세그먼트를 찾은 후 플렉스 케이블을 교체하거나 드라이버 IC를 다시 볼 수 있습니다. 이 수리 유형은 세 가지 주요 실패 범주 중에서 비용이 가장 낮으며 성공률은 85%를 초과합니다.
5단계 등급 기준
전문 복구 작업을 통해 Fold 시리즈 LCD 화면 처리를 위한 세련된 등급 시스템이 확립되었습니다.
| 등급 | 정의 | 전기 테스트 표준 | 처리 경로 |
|---|---|---|---|
| A | 모든 기능을 갖춘 우수한 장치 | 전체 영역에서 터치 편차 <1.5mm, 밝기 균일성 >85%, 디스플레이 결함 없음 | 직접 재순환 |
| B | 사소한 외관상의 결함 | 전체 기능, 약간의 편광판 긁힘 또는 프레임 마모 허용 | 청소되고 다운그레이드된 순환 |
| C | 수리 가능한 기능 장애 | 굴곡 파손, IC 고장 또는 드라이버 보드 이상, 패널과 터치 레이어는 손상되지 않음 | 본딩/재라미네이션 공정 진입 |
| D | 수리 불가능한 기능 장애 | 패널액 누출, OLED 번인 또는 기판 물리적 파손 | 구성요소 수준 부품 분해 |
| E | 완전한 활동 | 여러 층에 걸쳐 구조를 통한 손상 | 물질 회수 |
실제 복구 실행을 통해 얻은 업계 데이터에 따르면 수집된 Fold 시리즈 LCD 화면 중 A등급과 B등급이 합쳐서 18~22%, C등급이 35~40%, D등급과 E등급이 나머지를 차지합니다. 고장난 스크린의 절반 이상이 재사용 또는 부품 복구 가치를 갖고 있으며 이는 기존 평면 LCD의 재사용률 약 30%보다 훨씬 높습니다.
Fold 시리즈 LCD 화면의 정확한 등급을 지정하려면 전용 테스트 장비 매트릭스가 필요합니다.
| 테스트 카테고리 | 장비 | 주요 사양 | 테스트 항목 |
|---|---|---|---|
| 전기 같은 | 디스플레이 테스터 | MIPI 프로토콜 지원, 3.3V-5.5V 조정 가능 | 그레이 스케일, 단색, 그라데이션 패턴 |
| 전기 같은 | 터치 테스트 보드 | 126포인트 매트릭스 스캔, ±0.5mm 정확도 | 데드존 감지, 드리프트 측정 |
| 전기 같은 | 에이징랙 | 72시간, 25°C~45°C 주기 | 잠재 장애 스크리닝 |
| 광학 | 광투과 테이블 | 5000-8000 럭스 조절 가능 | 유체 누출, 압착 손상, 편광판 기포 |
| 광학 | 주름 깊이 게이지 | 레이저 변위 센서, ±0.01mm 정밀도 | 물리적 주름 깊이 측정 |
| 시각적 | 현미경 | 100-200x 배율 | 골드핑거 산화, 미세균열 |
| 신뢰할 수 있음 | 온도/습도 챔버 | 60°C / 90% 상대습도 | 수리 후 안정성 검증 |
| 신뢰할 수 있음 | 접지 시험기 | 15-20사이클/분, 프로그래밍 가능한 각도 | 굽힘 수명 샘플링 |
회수된 Samsung Fold 시리즈 화면을 분석한 결과 세대에 걸쳐 다양한 오류 모드 분포가 나타났습니다.
| 스크린 모델 | 굴곡 골절 | 접촉 박리 | IC/플렉스 케이블 | 다른 | 전체 수리 가능성 비율 |
|---|---|---|---|---|---|
| LCD 6개 접기 | 41% | 18% | 24% | 17% | 67% |
| LCD 5개 접기 | 44% | 16% | 22% | 18% | 68% |
| LCD 4개 접기 | 46% | 15% | 21% | 18% | 68% |
| LCD 3개 접기 | 52% | 12% | 19% | 17% | 71% |
| LCD 2개 접기 | 48% | 14% | 20% | 18% | 69% |
| 접이식 LCD | 38% | 10% | 35% | 17% | 72% |
최신 세대의 Fold 6 및 Fold 5는 Fold 3에 비해 파손률이 낮은 약간 향상된 플렉스 케이블 디자인을 보여줍니다. 1세대 Fold 디스플레이는 드라이버 IC 오류율이 더 높지만 일반적으로 수리가 더 쉬워서 모든 세대 중에서 전반적인 수리 가능성이 가장 높습니다.
다음은 B2B 유통 등급별 접이식 시리즈 LCD 화면의 참고 가격 범위입니다(단위당 USD, 2026년 1분기 시장 데이터).
| 스크린 모델 | A등급 | B등급 | C등급(수리됨) | D등급(부품) |
|---|---|---|---|---|
| LCD 6개 접기 | $165-190 | $140-160 | $85-105 | $35-45 |
| LCD 5개 접기 | $110-130 | $90-110 | $55-70 | $25-35 |
| LCD 4개 접기 | $80-95 | $65-80 | $40-50 | $18-25 |
| LCD 3개 접기 | $55-65 | $45-55 | $30-38 | $12-18 |
| LCD 2개 접기 | $35-45 | $28-35 | $18-25 | $8-12 |
| 접이식 LCD | $25-32 | $18-25 | $12-18 | $5-8 |
가격 참고 사항:A등급 장치는 프리미엄 품질을 요구하는 수리 채널에 적합합니다. C등급 수리 장치(접착 후 또는 편광판 교체)는 가격에 민감한 구매자에게 모든 기능을 제공합니다. D등급 부품은 구성 요소 수준 수리를 위한 플렉스 케이블, 드라이버 IC 및 편광판을 제공합니다.
6명 모두에게접이식 시리즈 LCD 화면(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), 다음을 포함한 전등급 안정적인 공급이 가능합니다.
모든 배송물은 디스플레이 테스트, 전체 영역 터치 스캐닝, 시각적 등급 평가를 거쳐 테스트 보고서가 제공됩니다.
